エーチェック ラインナップ

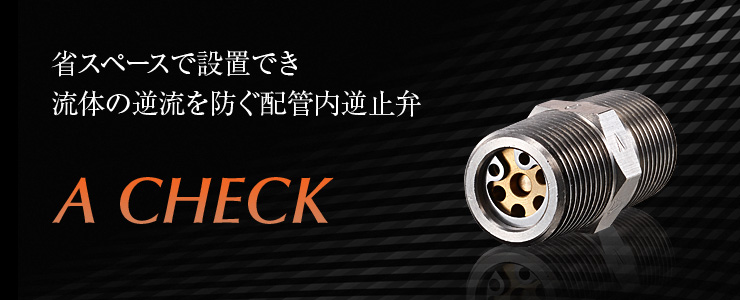

流体の逆流を防ぐ配管内逆止弁。外ネジのニップルタイプと、内ネジのソケットタイプをご用意しています。

Line up材質とネジの組合せで16種類のバリエーションをご用意


エーチェック解説

流体の逆流を防ぎ、省スペースで設置できる配管内逆止弁

機器の故障の原因となる流体の逆流を防ぐ配管内逆止弁。インライン設計のため、漏れリスクがありません。また、両ネジタイプのため、バルブが外部に露出せず、狭い場所にも設置できます。

エアー耐圧検査3.0MPaまでの圧力に耐える頑強な構造

気密圧力性能0.1MPa、最高使用圧力2.0MPa、耐圧力特性エアー3.0MPaまで耐久性を発揮(社内試験)。流速の速い流体など、さまざまな用途に使用できます。

流体の漏れを防ぐシンプルなポペット構造を採用

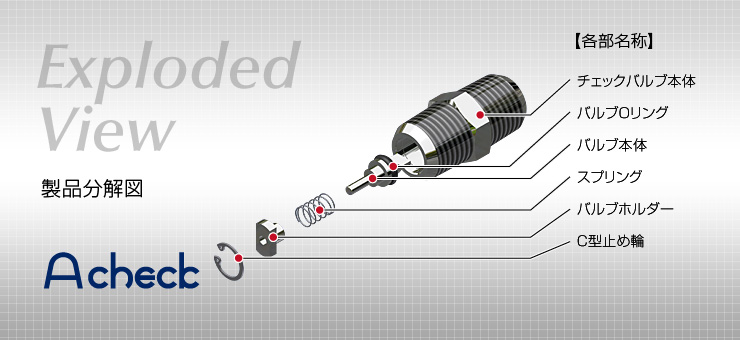

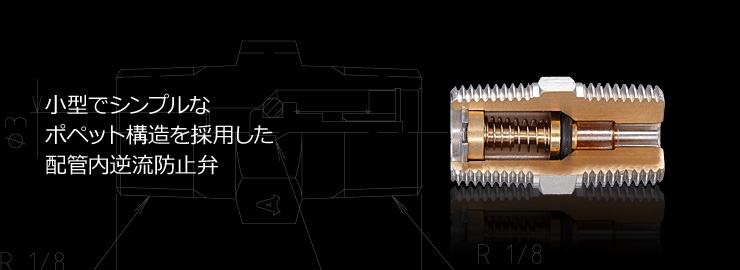

ボールがバネを直角に押し付け、流路を開閉するシンプルなポペット構造を採用。バネの強さも変更可能です。
また、摩擦を生じる摺動部がないため寿命が長く、流体漏れの発生を抑えます。

エーチェックの特徴

特長 1
配管の
省スペース化
特長 2
流体の逆流
を防止
特長 3
クラッキング圧
の変更が可能
特長 4
RoHS指令相当品
を標準化

配管の省スペース化に貢献する配管内逆止弁

配管内に逆止弁を設計しているため、外にバルブが露出せず、省スペースに設置できます。

流体の逆流による漏れを抑え、機器本体の故障を防止

シンプルなポペット構造の採用により、流体の逆流や逆止圧による漏れ、機器本体の故障を防止します。

逆止弁のクラッキング圧やシートOリングを変更可能

用途に応じてバネの強さや、シートOリングの材質を変更可能です。別途仕様をお知らせください。

有害物質を含まない「RoHS指令相当品」を標準化

鉛、六価クロム、水銀、カドミウム、ポリ臭化ビフェニール、ポリ臭化ジフェニルエーテルなどの有害な化学物質を含まない「RoHS指令相当品」を標準採用しています。

* オプション

オプションで形状、スプリング、Oリングを変更できます。
※但し、ロットにより価格は別途見積になります。

  • 面間の変更/取付ネジの変更/クラッキング圧の変更/流体によりOリングの変更など、打合せにより可能な範囲で対応します。

エーチェックの用途例

小型ポンプや工作機器、医療機器の出口側に設置して
流体の逆流を防止し、本体の故障を防止

小型ポンプや、その他機器の出口側に取付け、逆流による機器のダメージを回避するインラインチェックバルブです。また、狭小な配管スペースでも組込可能です。

用途例

  • 小型ポンプの二次側配管
  • 医療機器の逆流防止
  • 工作機械の油圧機器
  • エアー配管の逆流防止

※ご使用の際は、流体の種類や用途をお教えください。使用用途によっては、使用できない場合がございます。
