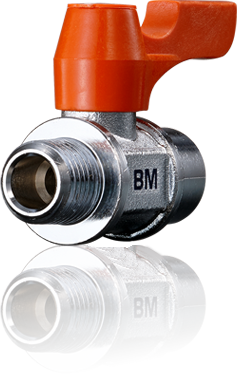

エースボール ラインナップ

小型ボールバルブと継手を一体化した、機能性に優れたボールバルブです。ストレート型やアングル型、RV型など、用途や使用場所に応じて、さまざまな種類をラインナップしています。

Line up使用場所や用途に合わせて選択できる小型ボールバルブ


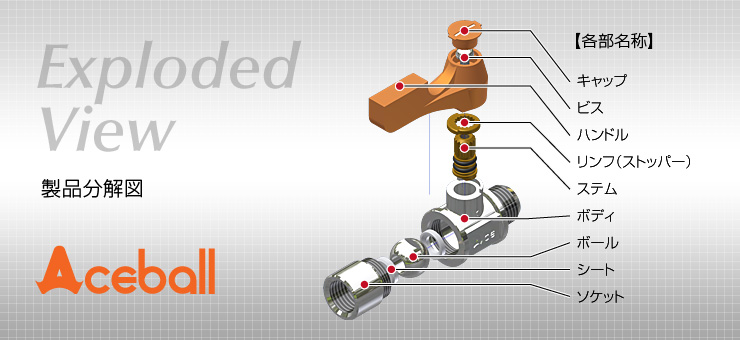

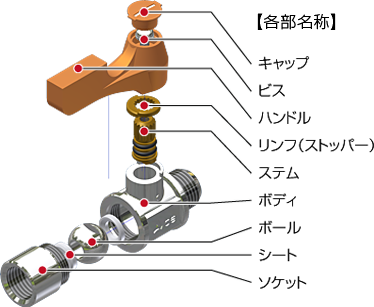

エースボール解説

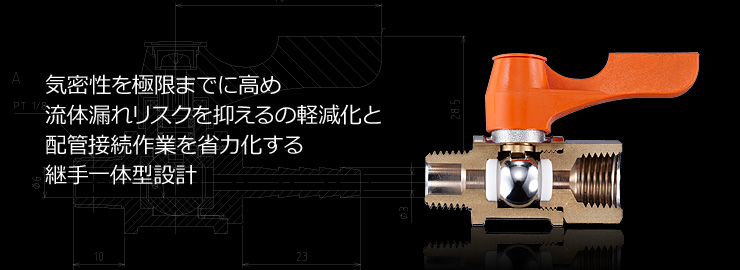

流量損失を最小限に抑えるボールバルブと継手の一体化設計

ボールバルブと継手の一体化により、流体漏れリスクを最小限に抑えます。また、流体がほぼストレートに配管内を通過するため、圧力損失や流速流量損失を極少に抑え、生産ロス低減と作業の安全性向上を実現します。

通常の配管接続の他、異径サイズの接続も容易

エースボールは、一体化設計により配管接続作業の省力化も実現しました。また、異形内・外ソケットなどの接続部品を使用せずバルブの種類を変更することで、異なるサイズの配管を接続可能。配管が短くて済み、省スペースに設置できます。

ボールの真円度を追究し流体漏れを防止。弁箱耐圧検査1.5MPa合格

シートとボールの密着度を高めるため、ボールの真円度を極限まで追究。流体漏れを最小限に抑え、水圧検査1.5MPa、エアー0.6 MPaの検査に合格。また、真円にすることにより本体との摩耗抵抗を抑え、ハンドルがスムーズに回転します。
※ハンドル部は、やや斜めにレイアウトした握りやすい設計で、軽い力で90度開閉させるだけで確実に開閉できます。

エースボールの特長

特長 1
接続作業の
省力化
特長 2
抵抗損失の
極少化
特長 3
他社にない
優れた機能美
特長 4
軽いトルクで
スムーズ開閉

使用用途に応じて選択できる豊富なバリエーション

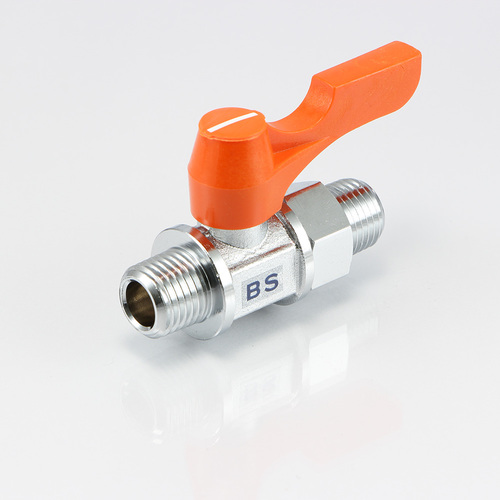

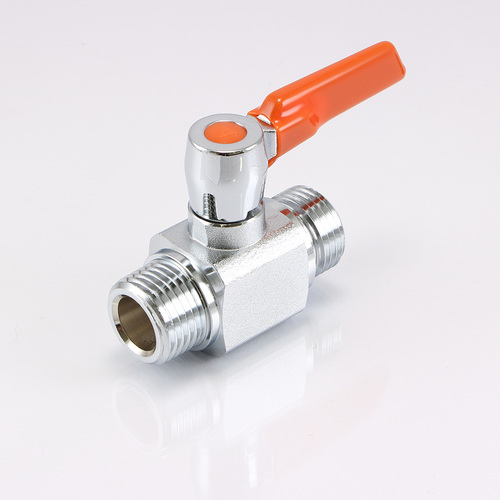

直線的に流体を流せる「ストレート型」や、ハンドルの操作位置を自由に変更できる「アングル型」をご用意。また、バルブ本体と取付部が独立して回転し、狭い場所でもユニオンなしで接続できる「RV型」もラインナップしています。

有害物質を含まない「RoHS指令相当品」にも対応

鉛、六価クロム、水銀、カドミウム、ポリ臭化ビフェニール、ポリ臭化ジフェニルエーテルの有害な化学物質を含まない「RoHS 指令相当品」もご用意しています。
※「RoHS指令相当品」をご希望の場合はご指定ください。別途価格もお見積させていただきます。

異なるサイズの配管を、部品不要で接続可能

異形内・外ソケットなどの接続部品を使用せず、バルブの種類を変更することで、異なるサイズの配管を接続可能。配管が短くて済み、省スペースに設置できます。

接続作業を省力化し、流体の漏れを防止する一体設計

ボールバルブと継手の一体化により配管作業の効率性を高め、作業時間を短縮化。また、流体漏れを抑えるなど、生産ロス低減にもつながります。

意匠登録を取得した優れたデザイン(DESIGN.PAT)

色鮮やかなハンドルのカラーリングと、黄銅メッキ付のボディ。ハンドルも手にしっくりなじむ形状で、軽い力で90度回せば確実に開閉できます。

* オプション

オプションでハンドルの色変更などのご希望に対応します。

  • ハンドルの色変更 / 標準色(オレンジ)をブラック、ブルー、グリーン、ホワイト、イエロー、グレーに変更可能
  • ハンドルキャップの変更 / 標準(白線キャップ)をポリ栓キャップ、矢印キャップに変更可能
  • ハンドルの材質変更 / ADC製レバータイプ、真鍮製ローレットタイプ→標準PBT
  • ハンドルの形状変更 / マウスタイプ、BO型

エースボールの用途例

圧力計やタンク、工作機器、医療機器、建設機械、厨房機器など、
さまざまな機器のコックを使用している箇所に対応可能

エースボールは空気・水・油・ガスなど、ほとんどの流体に対応可能。圧力計の元コックやタンクのドレン抜きの他、医療機器、工作機器の接続部など、従来、コックを使用している箇所におすすめします。

用途例

  • 圧力計の元コック(メートルコックの代用)
  • 鋼管接続コック(アスタップの代用)
  • 医療機器、歯科機械
  • 燃焼機器のガス、エアーの元コック
  • 飲料用機器の開閉口
  • 焼酎樽、容器等の取り出し口
  • 各種タンクのドレン抜き(ピーコックの代用)
  • コアドリルの注水口
  • 工作機械の注油口
  • 各種建設機械
  • 厨房機器のドレン口
  • エアーツールのエアー供給口・排出口

※ご使用の際は、流体の種類や用途をお教えください。使用用途によっては、取付できない場合がございます。
※腐食リスクのある流体の場合はステンレス製の「エースボール21」をおすすめいたします。
