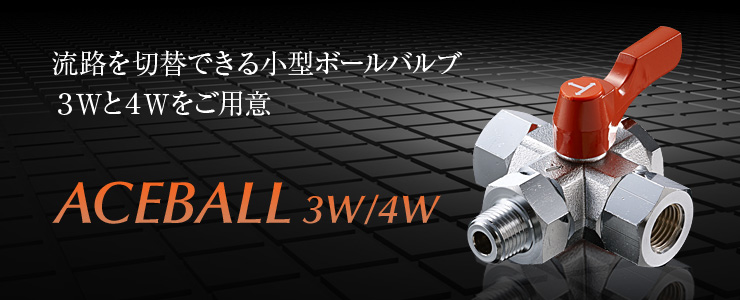

エースボール3W/4W ラインナップ

エースボールの優れた機能性はそのままに、2方向に振分できる3Wと、L字やT字方向に切替可能な4Wをご用意いたしました。
※すべてRoHS指令相当品です。

Line up使用場所や用途に合わせて流路を選択できる小型ボールバルブ


エースボール解説

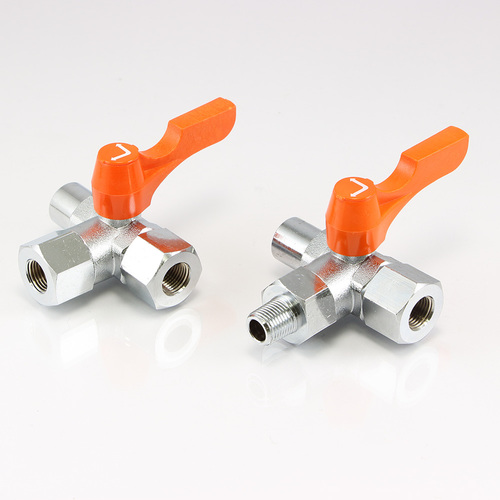

3Wは2方向に流体を振分が可能。狭い場所にも容易に接続

3Wは流体を左右に振り分け可能。3方向内ネジと、外ネジと内ネジ・内ネジタイプをご用意しました。1/8の小口径サイズからラインナップしており、狭い場所でも接続できます。

4WはT字やL字方向に流路を切替。混合・分水も可能

4Wはハンドルの切替で、流体の進路をT字方向やL字方向に変更可能。流体の混合や分水も容易にできます。また、国内で唯一、1/8の小口径サイズをご用意。狭い場所でも接続できます。

エースボール4Wの切替パターンと流体の流れ

エースボール4Wは、さまざまな切替が可能です。その切替パターンと流体の流れを紹介します。

→4W 切替パターンと流体の流れ(PDF/714KB)

エースボール3W/4Wの特徴

特長 1
流路の切替
に3W
特長 2
分水・混合
に4W
特長 3
省スペース
に設置可能
特長 4
接続作業
を省力化

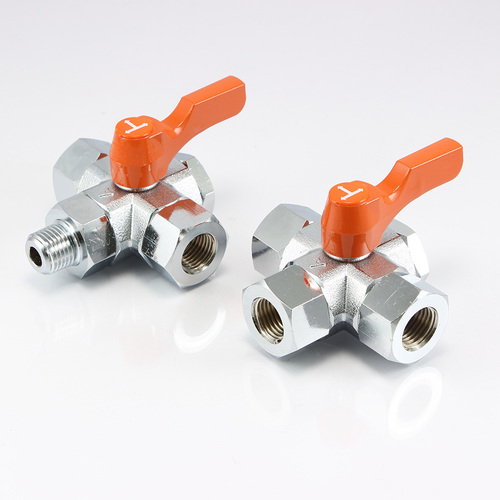

3W/4W共に1/8からラインナップ

他社にない小口径サイズ実現。1/8~3/8まで幅広く対応しています。3Wは2方向左右の切替に。4Wはハンドルの切替でL字やT字方向に流体の方向を変更できます。また、流体の混合・分水も可能となります。なお、4Wは1/2サイズもあります。

有害物質を含まない「RoHS指令相当品」を標準化

鉛、六価クロム、水銀、カドミウム、ポリ臭化ビフェニール、ポリ臭化ジフェニルエーテルなど、欧州「RoHS 指令相当品」で定められている環境負荷物質を含まない製品を3W/4W共に、標準化しています。

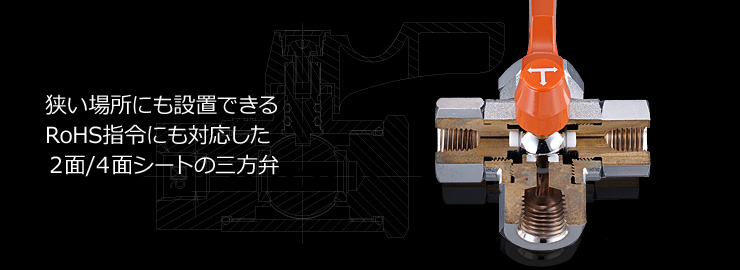

接続作業を省力化し、狭い場所にも設置可能な設計

エースボールの特徴である継手との一体化を3W/4Wでも実現。コンパクトで狭い場所にも設置可能です。また4Wは接続パターンが幅広く、さらに多様な用途に使用できます。

ハンドル色や開閉パターンの変更なども可能

お客様のご使用環境に合わせて開閉パターンの変更ができ、ご希望の流路を設定できます。また、多彩なハンドルのカラーリングから選択可能です。

* オプション

オプションでハンドルの色変更などのご希望に対応します。

  • ハンドルの色変更 / 標準色(オレンジ)をブラック、ブルー、グリーン、ホワイト、イエロー、グレーに変更可能
  • ハンドルキャンプの変更 / 標準(白線キャップ)をポリ栓キャップ、矢印キャップに変更可能
  • ハンドルの材質変更 / ADC製レバータイプ
  • ハンドルの形状変更 / マウスタイプ、BO型

エースボール3W/4Wの用途例

ガス・エアーの流路切替や、建設機械のエアー供給口、
冷媒配管の供給元など、流路変更や分水・混合用途に最適

流路の切替可能な3Wと、4面シートで多彩な接続パターンが実現できる4Wを用意。4Wは混合・分水が可能で、さまざまな配管接続できます。

用途例

  • 建設機械のエアー供給口とドレン抜き
  • 冷媒配管の供給元に取付、それぞれの配管に分水する時
  • 計器に残る減圧抜きと通常の供給配管
  • 食品機械のガス・エアーの切替

※ご使用の際は、流体の種類や用途をお教えください。使用用途によっては、使用できない場合がございます。
