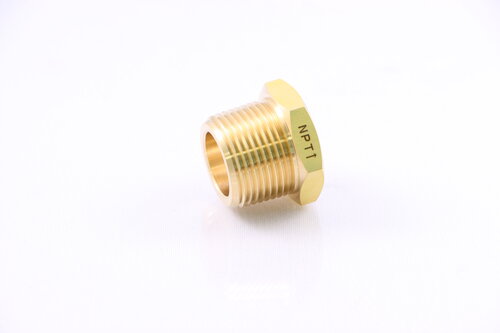

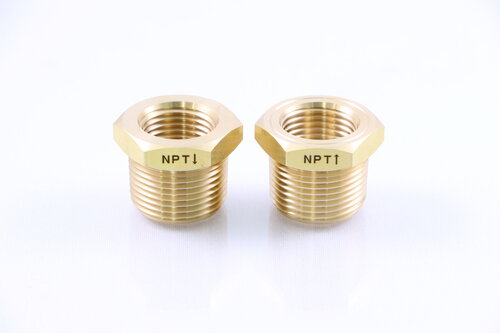

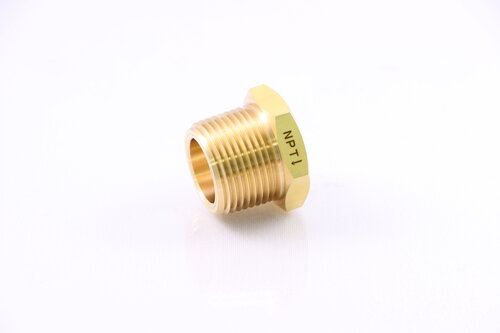

黄銅製 NPT変換ブッシング
外ネジのサイズアップ、もしくは内ネジのサイズダウンに使用する径違いの継手です。
NPTとR（Rc）の変換用継手となります。
RoHS指令相当品(カドミウム含有75ppm以下)となります。
ステンレスタイプの変換ブッシングもございます。
共通仕様
| 使用圧力 | MAX 6.90MPa |
| 使用温度 | -50℃〜+150℃ |
| 材 質 | C3604(cd75ppm以下) |
| 流 体 | 上記材質に悪影響が無い流体 |
製品バリエーション
| 外R×内NPT 変換ブッシング | |||||||
|
品番 |
取付ネジ(外) |
取付ネジ(内) |
内径(mm) |
六角対辺(mm) |
全長(mm) |
図面ダウンロード |
|
| NB-1321R | R1/4 | NPT1/8 | 8.5 | 17 | 17 |  |
 |
| NB-1332R | R3/8 | NPT1/4 | 11.2 | 19 | 19 | |
|
| NB-1343R | R1/2 | NPT3/8 | 14.3 | 24 | 22 | |
|

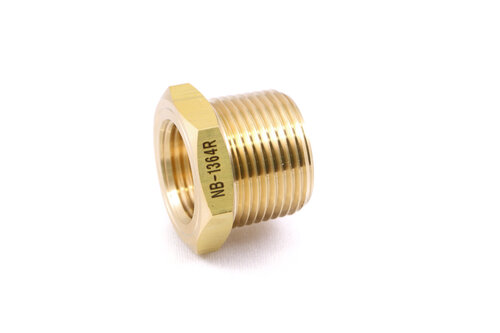

| NB-1364R | R3/4 | NPT1/2 | 17.9 | 30 | 25 | |
|
| NB-1386R | R1 | NPT3/4 | 23 | 35 | 33 | |
|
| 外NPT×内Rc 変換ブッシング | |||||||
|
品番 |
取付ネジ(外) |
取付ネジ(内) |
内径(mm) |
六角対辺(mm) |
全長(mm) |
図面ダウンロード |
|
| NB-1421R | NPT1/4 | Rc1/8 | 8.2 | 17 | 18 | |
|
| NB-1432R | NPT3/8 | Rc1/4 | 10.9 | 19 | 20 | |
|
| NB-1443R | NPT1/2 | Rc3/8 | 14.4 | 24 | 23 | |
|

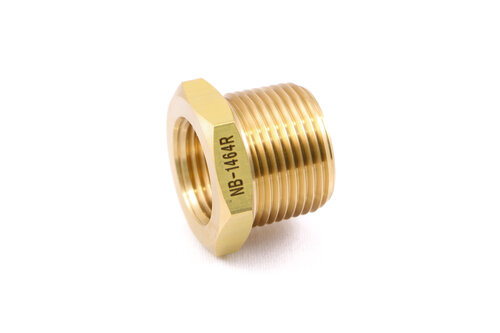

| NB-1464R | NPT3/4 | Rc1/2 | 18 | 30 | 25 | |
|
| NB-1486R | NPT1 | Rc3/4 | 23 | 35 | 33 | |
|
