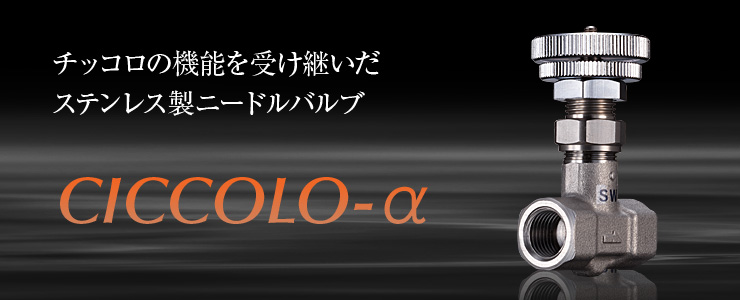

チッコロの機能を受け継いだ
ステンレス製ニードルバルブ
チッコロα ラインナップ
バルブと継手が一体化した流量調整可能なニードルバルブです。ボディもハンドルもコンパクト設計のため、取付場所を選びません。
SW 両内ネジ型 【RoHS】
一次側、二次側共にテーパー(PT)内ネジのタイプで、最もポピュラーなタイプの小型ニードルバルブです。...
SM 外・内ネジ型 【RoHS】
一次側がテーパー(PT)外ネジ、二次側がテーパー(PT)内ネジのタイプの、小型ニードルバルブです。最...
SS 両外ネジ型 【RoHS】
一次側、二次側共にテーパー(PT)外ネジのタイプで、機器等への取り付けの選択肢を広げる小型のニードル...
SW 7000 両内ネジ型 【RoHS】
一次側、二次側共にテーパー(PT)内ネジのタイプで、最もポピュラーなタイプの小型ニードルバルブです。...
SM 7000 外・内ネジ型 【RoHS】
一次側がテーパー(PT)外ネジ、二次側がテーパー(PT)内ネジのタイプの、小型ニードルバルブです。最...
SS 7000 両外ネジ型 【RoHS】
一次側、二次側共にテーパー(PT)外ネジのタイプで、機器等への取り付けの選択肢を広げる小型のニードル...
SW 8000 両内ネジ型 【RoHS】
一次側、二次側共にテーパー(PT)内ネジのタイプで、最もポピュラーなタイプの小型ニードルバルブです。...
SM 8000 外・内ネジ型 【RoHS】
一次側がテーパー(PT)外ネジ・二次側がテーパー(PT)内ネジのタイプの、小型ニードルバルブです。最...
SS 8000 両外ネジ型 【RoHS】
一次側、二次側共にテーパー(PT)外ネジのタイプで、機器等への取り付けの選択肢を広げる小型のニードル...
チッコロα解説

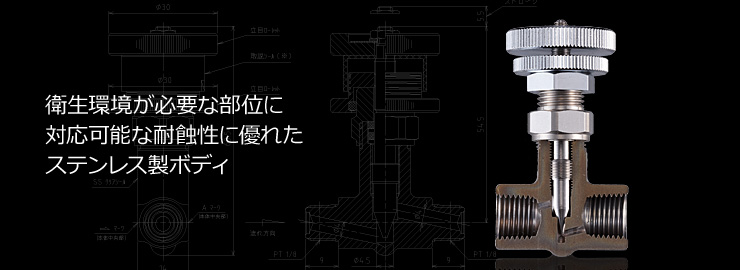

衛生環境が必要な部位に
対応可能な耐蝕性に優れた
ステンレス製ボディ
チッコロの性能をそのまま受け継ぐ高機能ニードルバルブ
空気圧や油圧で調整しながら作動する装置に適したニードルバルブです。流量調整出来るニードルバルブと継手の一体化により、接続作業を大幅に省力化。気密性を向上させ、流体漏れリスクを最小限に抑えます。
耐蝕性が高く、流体を選ばないSUS304ステンレス製
チッコロαは、サビにくく、耐蝕性に優れたステンレスSUS304製。特に衛生環境が必要とされる食品関連や、水産関連、化学・医療関連等、機器の流量制御弁として幅広く利用出来ます。
CV値約0.42に対応。ロック機構も搭載
チッコロα全シリーズには、振動が激しい機器・装置や速度の速い流体にも対応するロック機構を標準採用。スピンドル固定化により流量の一定化を図り、CV値約0.42までの流体に対応可能です。
7000・8000シリーズは、流量を一目確認できるインジケーター(開度指示器)付きによる流量定量装置と、パネル取付機構を採用しています。
チッコロαの特長
特長1
耐蝕性の高い
ステンレス製
特長2
RoHS指令相当品
を標準採用
特長3
接続作業を
省力化
特長4
ロック機能
などを搭載
ロック機構やパネル取付機構、開度指示機構を標準搭載
チッコロαは、流量の一定化を図るロック機構を標準採用。また、一部機種はインジケーター(開度指示器)付き流量定量装置や、パネル取付が可能です。
有害物質を含まない「RoHS指令相当品」を標準化
鉛、六価クロム、水銀、またカドミウム、ポリ臭化ビフェニール、ポリ臭化ジフェニルエーテル等の有害な化学物質を含まない「RoHS 指令相当品」を標準採用しています。
接続作業を省力化するニードルバルブと継手の一体化設計
ニードルバルブと継手の一体化によりイニシャルコストを低減。配管作業の効率を高め、作業時間を短縮します。また、流体漏れリスクも抑えるなど、生産ロスの低減と作業の安全性を高めています。
耐蝕性が高く、流体を選ばないステンレスSUS304製
ステンレスSUS304の採用により、耐蝕性を高め、黄銅製では腐食のリスクがある流体にも使用範囲を拡大。特に食品関連や医療関係、化学プラント等に適しています。
チッコロαの用途例
飲料の生産ラインや食品の外装ライン、印刷機器など
衛生的な環境が必要な機器・装置に最適
錆にも強いステンレスを採用しており、食品・飲料関係など衛生的な環境が要求される機器・装置の配管や現場に最適です。
用途例
- 清涼飲料の充填ライン
- 印刷機器
- 飲料パックの生産ライン
- 飲料水用機器の配管
- コンプレッサーの配管ライン etc...
- ビールやお酒の生産ライン
- 食品の外装ライン
- インクの生産ライン
- 洗浄機器の配管
※ご使用の際は、流体の種類や用途をお教えください。使用用途によっては、取付出来ない場合がございます。
