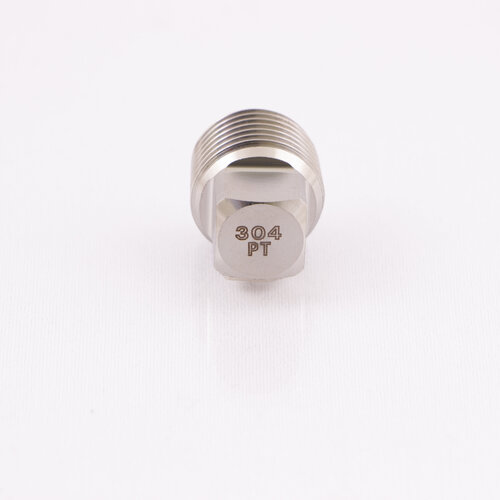

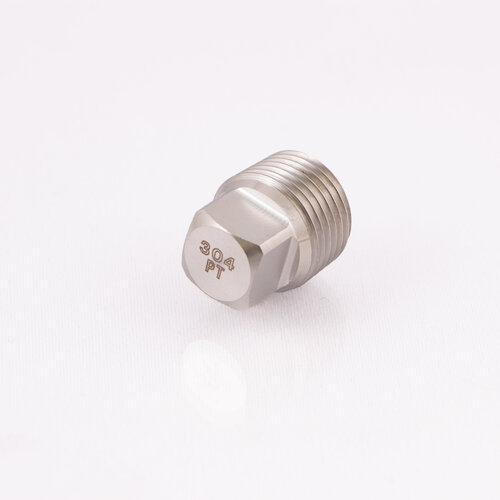

NP ステンレス製四角プラグ

不要な配管部分(内ネジ)のブラインドに使います。

四角頭になっているため、栓をした後に四角部を切断して表面に出っ張りをなくすことも容易で、補修や間違って開けた穴の修正などにも使われます。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 SUS304
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番

取付ネジ(外)

四角対辺(mm)

全長(mm)

図面ダウンロード

NP-7001 PT1/8 7 15 CADデータダウンロード PDFデータダウンロード
NP-7002 PT1/4 9 19 CADデータダウンロード PDFデータダウンロード
NP-7003 PT3/8 12 21 CADデータダウンロード PDFデータダウンロード
NP-7004 PT1/2 14 25 CADデータダウンロード PDFデータダウンロード
NP-7006 PT3/4 17 28 CADデータダウンロード PDFデータダウンロード
NP-7008 PT1 19 32 CADデータダウンロード PDFデータダウンロード
NP-7032 PT1-1/4 23 35 CADデータダウンロード PDFデータダウンロード
NP-7040 PT1-1/2 26 36 CADデータダウンロード PDFデータダウンロード
NP-7050 PT2 32 41 CADデータダウンロード PDFデータダウンロード
