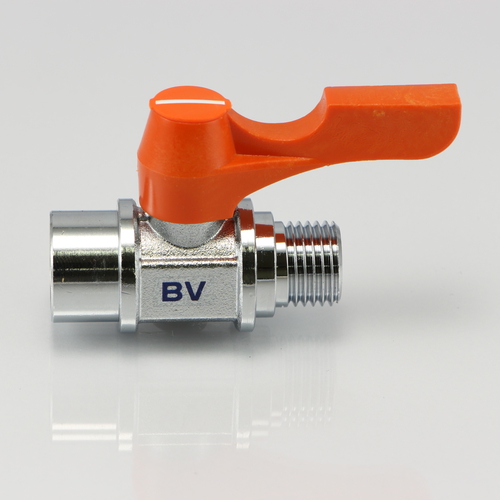

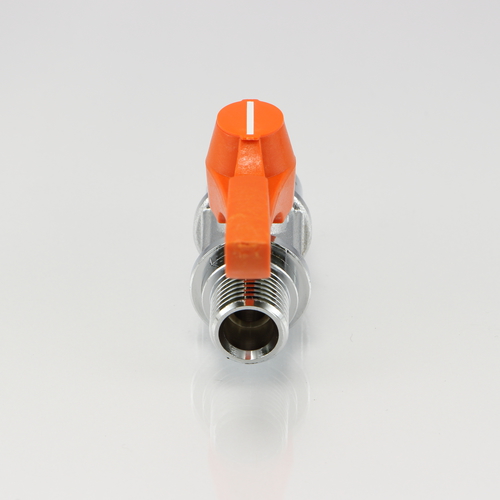

BV 内・外ネジ型
内・外ネジ型のストレートタイプ
一次側がテーパー（PT）内ネジ、二次側が平行（PF）外ネジの配管用バルブです。
今までにないタイプでもあり、配管環境の可能性を広げる製品として、利用範囲を創出するでしょう。
共通仕様
| 使用圧力 | MAX 0.98MPa |
| 使用温度 | -10℃（凍結無き事）〜+80℃ |
| 弁箱耐圧検査 | 1.5MPa |
| 弁座漏れ検査 | 0.6MPa |
| ボディ材質 | C3771B |
| ソケット材質 | C3604B |
| シート材質 | PTFE |
| Oリング材質 | NBR70-1 |
| 流 体 | 上記材質に悪影響が無い流体 |
製品バリエーション
| RoHS指令相当品 | |||||
| 品番 | 取付ネジ(内) | 取付ネジ(外) | ボア径（mm） | 図面ダウンロード | |
| BV-1011R | PT 1/8 | PF 1/8 | 6 |  |
 |
| BV-1012R | PT 1/8 | PF 1/4 | 6 | |
|
| BV-1021R | PT 1/4 | PF 1/8 | 6 | |
|
| BV-1022R | PT 1/4 | PF 1/4 | 6 | |
|
| BV-1023R | PT 1/4 | PF 3/8 | 6 | |
|
| BV-2033R | PT 3/8 | PF 3/8 | 8 | |
|
| BV-2034R | PT 3/8 | PF 1/2 | 8 | |
|
| 標準黄銅材 | |||||
| 品番 | 取付ネジ(内) | 取付ネジ(外) | ボア径(mm) | 図面ダウンロード | |
| BV-1011 | PT 1/8 | PF 1/8 | 6 | |
|
| BV-1012 | PT 1/8 | PF 1/4 | 6 | |
|
| BV-1021 | PT 1/4 | PF 1/8 | 6 | |
|
| BV-1022 | PT 1/4 | PF 1/4 | 6 | |
|
| BV-1023 | PT 1/4 | PF 3/8 | 6 | |
|
| BV-2033 | PT 3/8 | PF 3/8 | 8 | |
|
| BV-2034 | PT 3/8 | PF 1/2 | 8 | |
|
