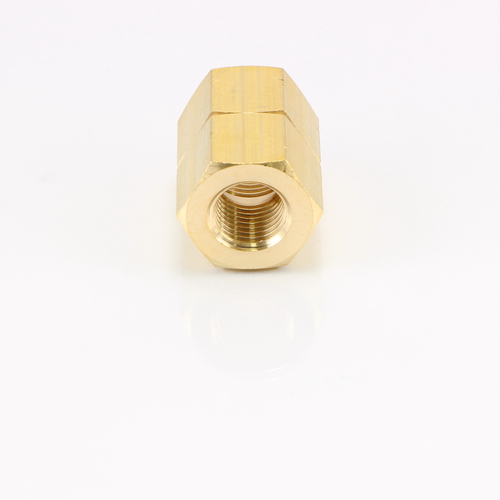

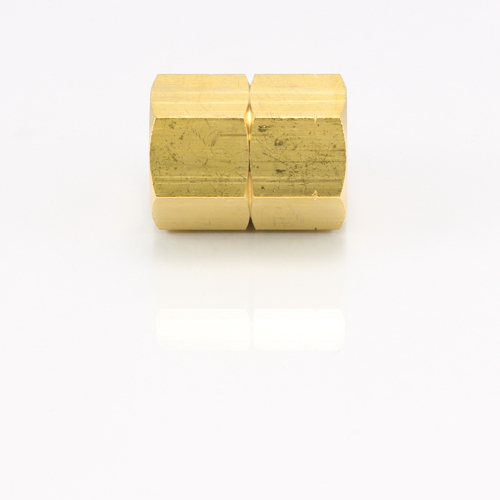

NS 異径六角ソケット

サイズ違いの六角型ソケットです。

外ネジと外ネジのサイズが異なる配管の接続に使用します。

六角材からの加工で、厚みも充分あり、スパナ掛けも容易です。

2段違いのサイズまで対応可能です。

RoHS指令相当品(カドミウム含有75ppm以下)と標準黄銅材がございます。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 RoHS品番:C3604BD(cd75ppm以下)/標準黄銅材:C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品

品番

取付ネジ(内)

取付ネジ(内)

六角対辺(mm)

全長(mm)

図面ダウンロード

NS-1012R PT1/8 PT1/4 17 26 CADデータダウンロード PDFデータダウンロード
NS-1013R PT1/8 PT3/8 21 28 CADデータダウンロード PDFデータダウンロード
NS-1023R PT1/4 PT3/8 21 30 CADデータダウンロード PDFデータダウンロード
NS-1024R PT1/4 PT1/2 26 36 CADデータダウンロード PDFデータダウンロード
NS-1034R PT3/8 PT1/2 26 38 CADデータダウンロード PDFデータダウンロード
NS-1036R PT3/8 PT3/4 32 44 CADデータダウンロード PDFデータダウンロード
NS-1046R PT1/2 PT3/4 32 46 CADデータダウンロード PDFデータダウンロード
標準黄銅材

品番

取付ネジ(内)

取付ネジ(内)

六角対辺(mm)

全長(mm)

図面ダウンロード

NS-1012 PT1/8 PT1/4 17 26 CADデータダウンロード PDFデータダウンロード
NS-1013 PT1/8 PT3/8 21 28 CADデータダウンロード PDFデータダウンロード
NS-1023 PT1/4 PT3/8 21 30 CADデータダウンロード PDFデータダウンロード
NS-1024 PT1/4 PT1/2 26 36 CADデータダウンロード PDFデータダウンロード
NS-1034 PT3/8 PT1/2 26 38 CADデータダウンロード PDFデータダウンロード
NS-1036 PT3/8 PT3/4 32 44 CADデータダウンロード PDFデータダウンロード
NS-1046 PT1/2 PT3/4 32 46 CADデータダウンロード PDFデータダウンロード
