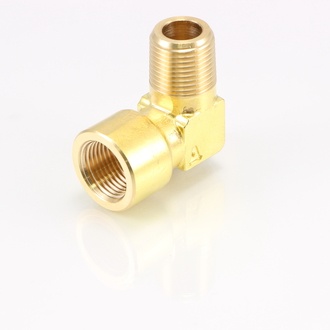

LK 異径内・外エルボ 【RoHS】

サイズ違いの内・外エルボです。

内ネジと外ネジのサイズが異なる配管の接続に使用します。

配管の取り回しなどによく使われています。

RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番

d1(外)

d2(内)

φD1(mm)

φD2(mm)

L1(mm)

L(mm)

図面ダウンロード

LK-1012R PT 1/8 PT 1/4 4 8 21 25 CADデータダウンロード PDFデータダウンロード
LK-1021R PT 1/4 PT 1/8 8 4 22 22 CADデータダウンロード PDFデータダウンロード
LK-1023R PT 1/4 PT 3/8 8 10 29 29 CADデータダウンロード PDFデータダウンロード
LK-1032R PT 3/8 PT 1/4 10 8 25 25 CADデータダウンロード PDFデータダウンロード
LK-1034R PT 3/8 PT 1/2 10 13 34 34 CADデータダウンロード PDFデータダウンロード
LK-1043R PT 1/2 PT 3/8 13 10 29 29 CADデータダウンロード PDFデータダウンロード
