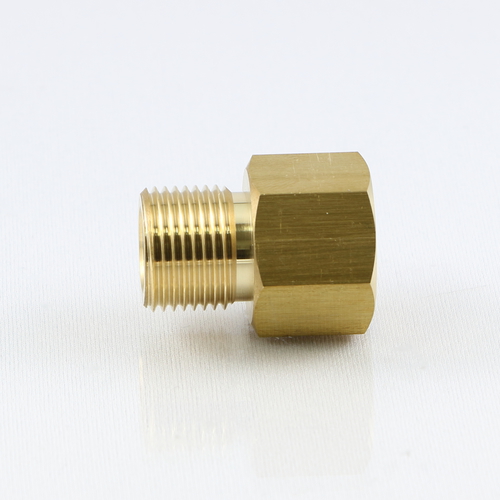

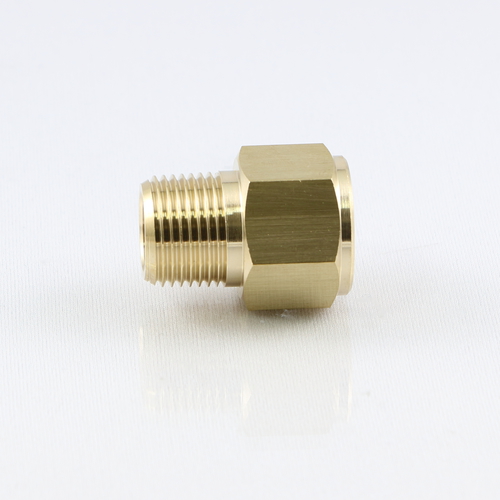

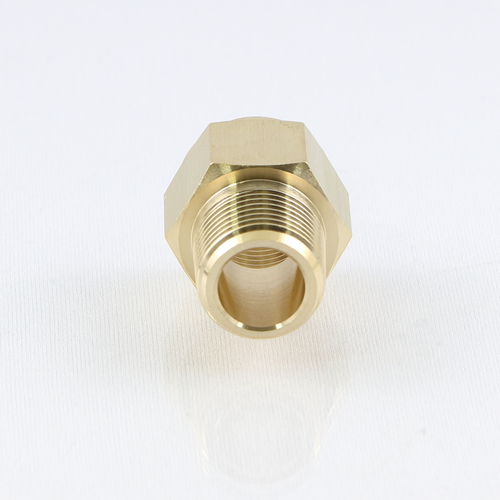

黄銅製 PF×PT
変換内外ソケット【RoHS】
PTネジからPFネジへの変換、またはPFネジからPTネジへの変換用ソケットです。
RoHS指令相当品(カドミウム含有75ppm以下)です。
共通仕様
| 使用圧力 | MAX 6.90MPa |
| 使用温度 | -50℃〜+150℃ |
| 材質 | C3604BD(cd75ppm以下) |
| 流 体 | 上記材質に悪影響が無い流体 |
製品バリエーション
|
品番
|
d1(外)
|
d2(内)
|
φD(mm)
|
B(mm)
|
L(mm)
|
図面ダウンロード
|
|
| NF-4011R | PT 1/8 | PF 1/8 | 5 | 14 | 23 |
 |
 |
|
NF-4022R
|
PT 1/4
|
PF 1/4
|
8
|
17
|
28
|
|
|
|
NF-4033R
|
PT 3/8
|
PF 3/8
|
11
|
21
|
30
|
|
|
|
NF-4044R
|
PT 1/2
|
PF 1/2
|
13
|
26
|
38
|
|
|
| NF-4066R | PT 3/4 | PF 3/4 | 18 | 32 | 40 | |
|
| NF-4088R | PT 1 | PF 1 | 24 | 40 | 48 | |
|
| NF-4111R | PF 1/8 | PT 1/8 | 5 | 14 | 23 | |
|
|
NF-4122R
|
PF 1/4
|
PT 1/4
|
7
|
17
|
28
|
|
|
|
NF-4133R
|
PF 3/8
|
PT 3/8
|
10.5
|
21
|
30
|
|
|
|
NF-4144R
|
PF 1/2
|
PT 1/2
|
13
|
26
|
38
|
|
|
| NF-4166R | PF 3/4 | PT 3/4 | 18 | 32 | 40 | |
|
| NF-4188R | PF 1 | PT 1 | 24 | 40 | 48 | |
|
| 一覧表ダウンロード(NF-4000,4100) |
|
||||||
