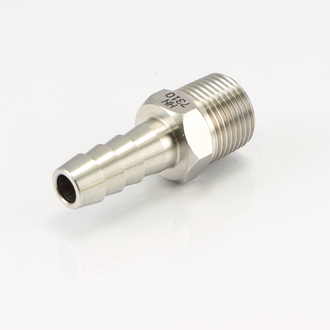

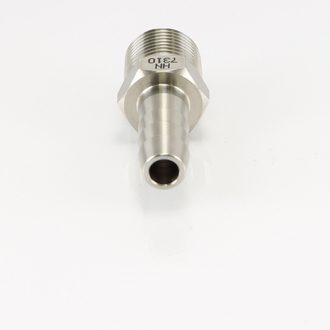

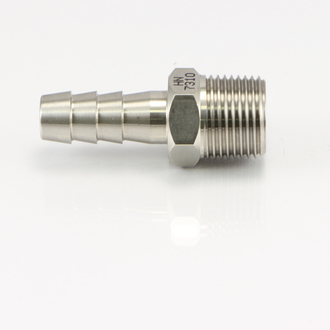

HN エースニップル(SUS304)

ステンレス(SUS304)製のホースニップルです。

取付ネジが1Bまでは全てステンレス・スキンパス材を使用し、日本国内で切削加工をしています。

1"1/4B以上はロストワックス製で高品質です。

面間も短く、1mm刻みの外径のタイプを揃えており、様々なホースに対応可能です。

ホースバンド等でホースが抜けないようにしっかりと固定し、使用して下さい。

ホース用のバンド(オービットホースバンド参照)もご用意しています。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 SUS304/SCS13A(PT 1"1/4以上)
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番

取付ネジ(外)

竹の子外径(mm)

竹の子内径(mm)

六角対辺(mm)

竹の子長さ(mm)

全長(mm)

図面ダウンロード

HN-7105 PT1/8 5 3 12 20 36 CADデータダウンロード PDFデータダウンロード
HN-7106 PT1/8 6 3 12 20 36 CADデータダウンロード PDFデータダウンロード
HN-7165 PT1/8 6.5 3 12 20 36 CADデータダウンロード PDFデータダウンロード
HN-7107 PT1/8 7 4 12 20 36 CADデータダウンロード PDFデータダウンロード
HN-7108 PT1/8 8 5 12 20 36 CADデータダウンロード PDFデータダウンロード
HN-7109 PT1/8 9 5.5 12 20 36 CADデータダウンロード PDFデータダウンロード
HN-7110 PT1/8 10.5 6 12 20 36 CADデータダウンロード PDFデータダウンロード
HN-7206 PT1/4 6 3 14 24 42 CADデータダウンロード PDFデータダウンロード
HN-7265 PT1/4 6.5 3 14 24 42 CADデータダウンロード PDFデータダウンロード
HN-7207 PT1/4 7 4 14 24 42 CADデータダウンロード PDFデータダウンロード
HN-7208 PT1/4 8 5 14 24 42 CADデータダウンロード PDFデータダウンロード
HN-7209 PT1/4 9 5 14 24 42 CADデータダウンロード PDFデータダウンロード
HN-7210 PT1/4 10.5 6 14 24 42 CADデータダウンロード PDFデータダウンロード
HN-7212 PT1/4 12 8 14 24 42 CADデータダウンロード PDFデータダウンロード
HN-7213 PT1/4 13 8 14 24 42 CADデータダウンロード PDFデータダウンロード
HN-7214 PT1/4 14 8 17 24 42 CADデータダウンロード PDFデータダウンロード
HN-7306 PT3/8 6 3 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7365 PT3/8 6.5 3 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7307 PT3/8 7 4 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7308 PT3/8 8 5 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7309 PT3/8 9 6 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7310 PT3/8 10.5 6 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7312 PT3/8 12 8 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7340 PT3/8 12.7 8 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7313 PT3/8 13.5 8 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7314 PT3/8 14 9 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7316 PT3/8 16 11 17 25 44 CADデータダウンロード PDFデータダウンロード
HN-7406 PT1/2 6 3 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7407 PT1/2 7 4 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7408 PT1/2 8 5 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7409 PT1/2 9 6 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7410 PT1/2 10.5 7 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7412 PT1/2 12 8 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7440 PT1/2 12.7 8 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7413 PT1/2 13.5 10 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7414 PT1/2 14 11 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7416 PT1/2 16 12 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7419 PT1/2 19 14 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7420 PT1/2 20.5 15 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7421 PT1/2 21 15 22 27 49 CADデータダウンロード PDFデータダウンロード
HN-7616 PT3/4 16 11 27 33 59 CADデータダウンロード PDFデータダウンロード
HN-7619 PT3/4 19 14 27 33 59 CADデータダウンロード PDFデータダウンロード
HN-7620 PT3/4 20.5 15 27 33 59 CADデータダウンロード PDFデータダウンロード
HN-7621 PT3/4 21 16 27 33 59 CADデータダウンロード PDFデータダウンロード
HN-7626 PT3/4 26 20 27 33 59 CADデータダウンロード PDFデータダウンロード
HN-7627 PT3/4 27 20 29 33 59 CADデータダウンロード PDFデータダウンロード
HN-7820 PT 1 20.5 15 35 40 70 CADデータダウンロード PDFデータダウンロード
HN-7827 PT 1 27 22 35 40 70 CADデータダウンロード PDFデータダウンロード
HN-7834 PT 1 34 25 35 40 70 CADデータダウンロード PDFデータダウンロード
HN-7034 PT 1"1/4 34 25 44 45 80 CADデータダウンロード PDFデータダウンロード
HN-7040 PT 1"1/2 40 31 52 53 90 CADデータダウンロード PDFデータダウンロード
HN-7052 PT 2 52 43 63 60 100 CADデータダウンロード PDFデータダウンロード
HN-7066 PT2"1/2 66 53 80 (8) 71 120 CADデータダウンロード PDFデータダウンロード
HN-7078 PT 3 78 65 93 (8) 78 130 CADデータダウンロード PDFデータダウンロード
HN-7100 PT 4 100 88 120 (8) 92 150 CADデータダウンロード PDFデータダウンロード
