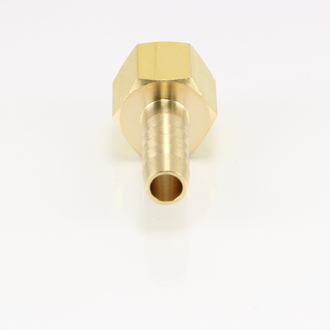

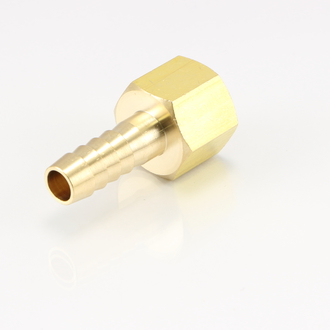

HF 内ネジ・ホースニップル

機器とホースを接続するための継手です。

内ネジが切ってあり、外ネジ部を他の継手無しで接続可能です。

ホースバンド等でホースが抜けないようにしっかりと固定し、使用して下さい。

ホース用のバンド(オービットホースバンド参照)もご用意しています。

RoHS指令相当品(カドミウム75ppm以下材使用)やクロムメッキ付のものなどもありますので、お問い合わせ下さい。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604BD/RoHS品番:C3604BD(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション

内ネジ・ホースニップル(RoHS指令相当品)

品番

取付ネジ(内)

竹の子外径(mm)

竹の子内径(mm)

六角対辺(mm)

竹の子長さ(mm)

全長(mm)

図面ダウンロード

HF-1207R PT1/4 7 4 17 26 41 CADデータダウンロード PDFデータダウンロード
HF-1208R PT1/4 8 4.5 17 26 41 CADデータダウンロード PDFデータダウンロード
HF-1209R PT1/4 9 5.5 17 26 41 CADデータダウンロード PDFデータダウンロード
HF-1210R PT1/4 10.5 7 17 26 41 CADデータダウンロード PDFデータダウンロード
内ネジ・ホースニップル(C3604)

品番

取付ネジ(内)

竹の子外径(mm)

竹の子内径(mm)

六角対辺(mm)

竹の子長さ(mm)

全長(mm)

図面ダウンロード

HF-1207 PT1/4 7 4 17 26 41 CADデータダウンロード PDFデータダウンロード
HF-1208 PT1/4 8 4.5 17 26 41 CADデータダウンロード PDFデータダウンロード
HF-1209 PT1/4 9 5.5 17 26 41 CADデータダウンロード PDFデータダウンロード
HF-1295 PT1/4 9.5 5.5 17 26 41 CADデータダウンロード PDFデータダウンロード
HF-1210 PT1/4 10.5 7 17 26 41 CADデータダウンロード PDFデータダウンロード
HF-1308 PT3/8 8 4.5 21 28 45 CADデータダウンロード PDFデータダウンロード
HF-1309 PT3/8 9 5.5 21 28 45 CADデータダウンロード PDFデータダウンロード
HF-1395 PT3/8 9.5 6 21 28 45 CADデータダウンロード PDFデータダウンロード
HF-1310 PT3/8 10.5 7 21 28 45 CADデータダウンロード PDFデータダウンロード
HF-1312 PT3/8 12 8 21 28 45 CADデータダウンロード PDFデータダウンロード
HF-1340 PT3/8 12.7 9.5 21 28 45 CADデータダウンロード PDFデータダウンロード
HF-1314 PT3/8 14 10 21 28 45 CADデータダウンロード PDFデータダウンロード
HF-1316 PT3/8 16 11.5 21 28 45 CADデータダウンロード PDFデータダウンロード
HF-1408 PT1/2 8 4.5 24 29 49 CADデータダウンロード PDFデータダウンロード
HF-1409 PT1/2 9 5.5 24 29 49 CADデータダウンロード PDFデータダウンロード
HF-1410 PT1/2 10.5 7 24 29 49 CADデータダウンロード PDFデータダウンロード
HF-1412 PT1/2 12 8 24 29 49 CADデータダウンロード PDFデータダウンロード
HF-1440 PT1/2 12.7 9.5 24 29 49 CADデータダウンロード PDFデータダウンロード
HF-1414 PT1/2 14 10 24 29 49 CADデータダウンロード PDFデータダウンロード
HF-1416 PT1/2 16 11.5 24 29 49 CADデータダウンロード PDFデータダウンロード
