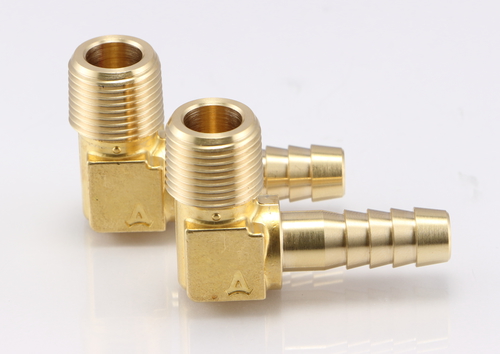

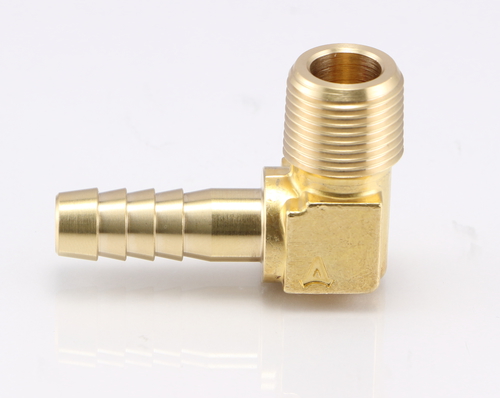

HA アングル型ホースニップル

ホースを接続するための外ネジ付きのアングル型ホースニップルです。

様々なホースに対応可能です。

ホースバンド等でホースが抜けないようにしっかりと固定し、使用して下さい。

ホース用のバンド(オービットホースバンド参照)もご用意しています。

RoHS指令相当品(カドミウム75ppm以下材)を使用しております。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番

取付ネジ(外)

竹の子外径(mm)

竹の子内径(mm)

竹の子長さ(mm)

全長(mm)

図面ダウンロード

HA-1207R PT1/4 7 4 26 40 CADデータダウンロード PDFデータダウンロード
HA-1208R PT1/4 8 4.5 26 40 CADデータダウンロード PDFデータダウンロード
HA-1209R PT1/4 9 5 26 40 CADデータダウンロード PDFデータダウンロード
HA-1210R PT1/4 10.5 7 26 40 CADデータダウンロード PDFデータダウンロード
HA-1309R PT3/8 9 5.5 29 40 CADデータダウンロード PDFデータダウンロード
HA-1310R PT3/8 10.5 7 29 40 CADデータダウンロード PDFデータダウンロード
HA-1340R PT3/8 12.7 8.5 29 40 CADデータダウンロード PDFデータダウンロード
HA-1314R PT3/8 14 9.5 29 40 CADデータダウンロード PDFデータダウンロード
HA-1410R PT1/2 10.5 6 29 48 CADデータダウンロード PDFデータダウンロード
HA-1440R PT1/2 12.7 8 29 48 CADデータダウンロード PDFデータダウンロード
HA-1414R PT1/2 14 10 29 48 CADデータダウンロード PDFデータダウンロード
HA-1416R PT1/2 16 11 29 48 CADデータダウンロード PDFデータダウンロード
HA-1419R PT1/2 19 14 29 48 CADデータダウンロード PDFデータダウンロード
HA-1000R 一覧図面 PDFデータダウンロード
