エーチェック インライン
チェックバルブ(ﾆｯﾌﾟﾙﾀｲﾌﾟ)
チェックバルブ本体が両ネジタイプなので、配管の省スペース化が図れます。
逆圧や漏れに強いシンプルなポペット構造です。
用途に応じてシールOリングの変更は、弊社へお問い合わせ下さい。
RoHS指令相当品（カドミウム含有75ppm以下）です。
共通仕様
|
C3604タイプ |
SUSタイプ |
|
|
チェックバルブ本体 |
C3604BD（cd75PPM以下） ニッケルメッキ付き |
SUS316 |
|
バルブ本体 |
C3604BD（cd75PPM以下） |
SUS316 |
|
シールOリング |
フッ素ゴム |
フッ素ゴム |
|
バルブホルダー |
C3604BD（cd75PPM以下） |
SUS316 |
|
スプリング |
SUS316 |
SUS316 |
|
C型止め輪 |
SUS304 |
SUS304 |
|
サイズ |
1/8・1/4・3/8・1/2 |
|
|
最高使用圧力 |
2.0MPa |
|
|
クラッキング圧 |
0.007MPa |
|
|
使用流体 |
エアー・水 |
|
|
温度条件 |
0-100℃ |
|
製品バリエーション

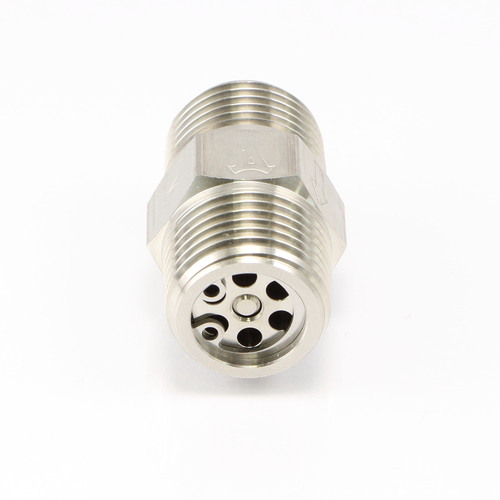

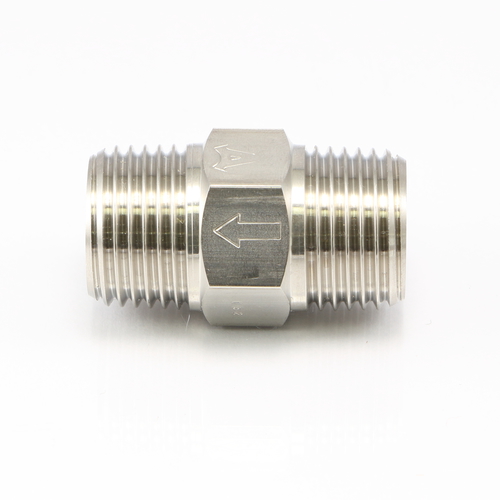

ニップルタイプ
エーチェック注意事項
1. チェックバルブは、流体を一方向に流し、逆流を防ぐ弁装置です。
安全装置としては使用しないで下さい。
2. チェックバルブは漏れを許容しておりますので、漏れ量ゼロを必要とする使い方はしないでください。
3. 使用条件によっては、異音が発生する事があります。（製品不良ではありません。）
4. 長時間放置後に使用する場合、初期クラッキング圧力が高くなる場合があります。
使用前に動作確認を行って下さい。
