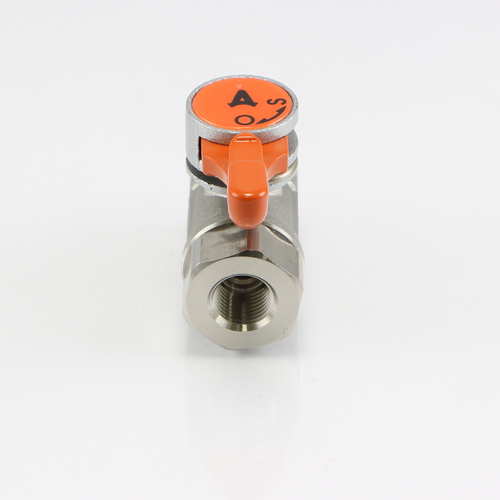

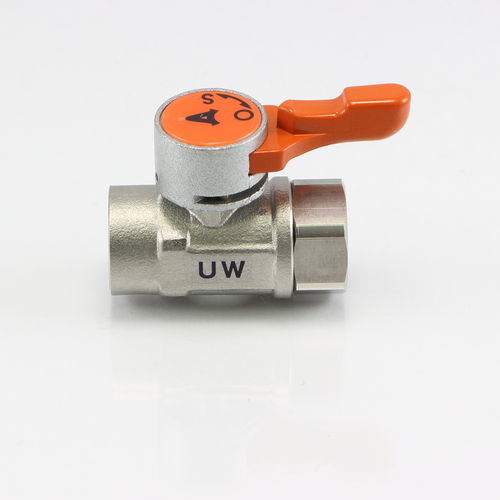

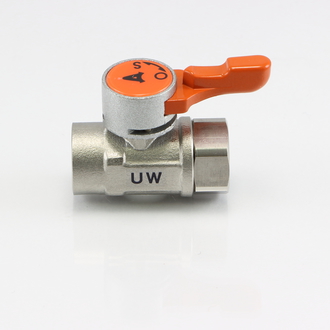

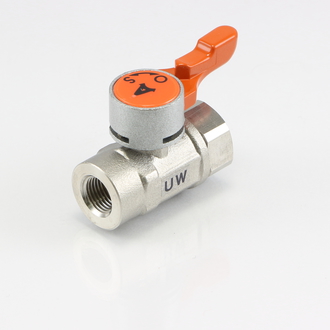

UW 両内ネジ型

両内ネジ型のステンレス製

一次側・二次側共に、テーパー(PT)内ネジの配管用バルブです。
一般的な両内ネジタイプの汎用性の高い仕様になっております。
面間も短く、狭小な場所の配管にも威力を発揮します。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+120℃
弁箱耐圧検査 2.94MPa
弁座漏れ検査 0.59MPa
ボディ材質 SCS13
ソケット材質 SUS304
シート材質 PTFE
Oリング材質 FKM
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 取付ネジ(内) 取付ネジ(内) 図面ダウンロード
UW-1011 PT 1/8 PT 1/8 CADデータダウンロード PDFデータダウンロード
UW-1022 PT 1/4 PT 1/4 CADデータダウンロード PDFデータダウンロード
UW-1033 PT 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード
