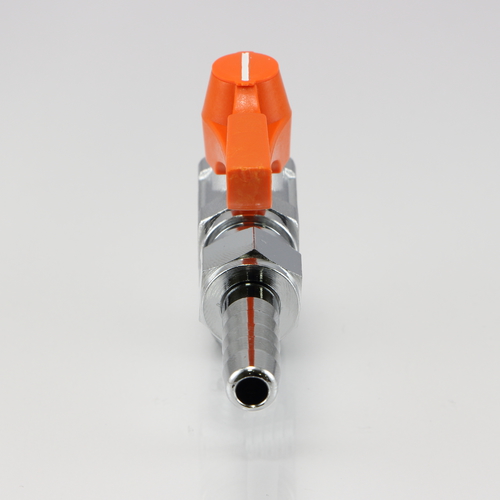

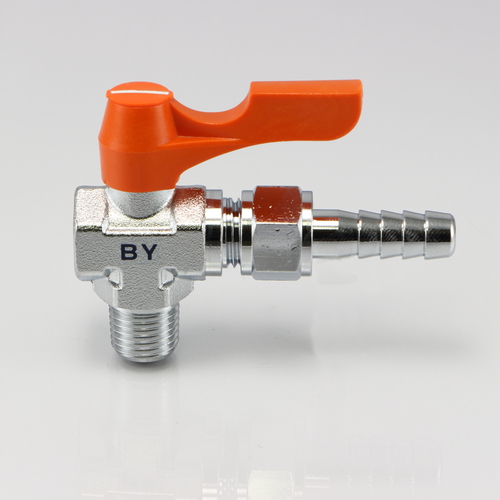

BY ホースジョイント型(アングル)

ホースジョイント型のアングルタイプ

一次側がテーパー(PT)外ネジ、二次側はユニオン式のホース固定用として開発されました。
ホース接続側が袋ナットで取り外しが出来るため、バルブを固定した状態でもホースの脱着が容易です。

製品バリエーション

RoHS指令相当品
品番 取付ネジ(外) 竹の子外径(mm) ボア径(mm) 図面ダウンロード
BY-3208R PT 1/4 8 6 CADデータダウンロード PDFデータダウンロード
BY-3209R PT 1/4 9 6 CADデータダウンロード PDFデータダウンロード
BY-3310R PT 3/8 10.5 6 CADデータダウンロード PDFデータダウンロード

標準黄銅材
品番 取付ネジ(外) 竹の子外径(mm) ボア径(mm) 図面ダウンロード
BY-3208 PT 1/4 8 6 CADデータダウンロード PDFデータダウンロード
BY-3209 PT 1/4 9 6 CADデータダウンロード PDFデータダウンロード
BY-3310 PT 3/8 10.5 6 CADデータダウンロード PDFデータダウンロード
