BY ホースジョイント型

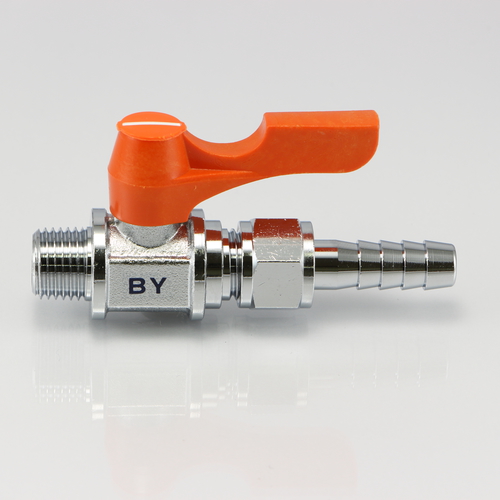

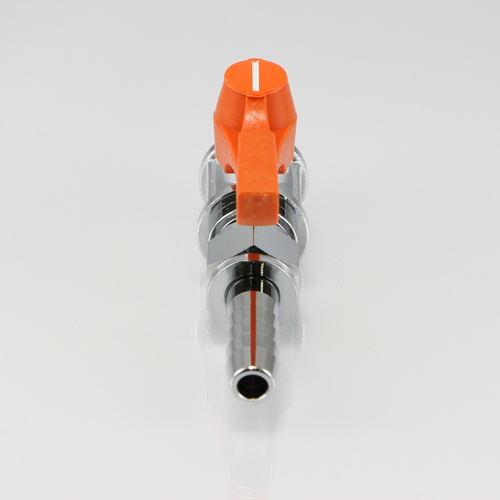

ホースジョイント型のストレートタイプ

一次側がテーパー(PT)外ネジ、二次側はユニオン式のホース接続用として開発されました。
ホース接続側が袋ナットで取り外しが出来るため、バルブを固定した状態でもホースの脱着が容易です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 RoHS品番:C3771B(cd75ppm以下)/標準黄銅材:C3771B
ソケット材質 RoHS品番:C3604BD(cd75ppm以下)/標準黄銅材:C3604BD
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 取付ネジ(外) 竹の子外径(mm) ボア径(mm) 図面ダウンロード
BY-1208R PT 1/4 8 6 CADデータダウンロード PDFデータダウンロード
BY-1209R PT 1/4 9 6 CADデータダウンロード PDFデータダウンロード
BY-1310R PT 3/8 10.5 6 CADデータダウンロード PDFデータダウンロード
BY-2414R PT 1/2 14 8 CADデータダウンロード PDFデータダウンロード

品番 取付ネジ(外) 竹の子外径(mm) ボア径(mm) 図面ダウンロード
BY-1106 PT 1/8 6 6 CADデータダウンロード PDFデータダウンロード
BY-1208 PT 1/4 8 6 CADデータダウンロード PDFデータダウンロード
BY-1209 PT 1/4 9 6 CADデータダウンロード PDFデータダウンロード
BY-1310 PT 3/8 10.5 6 CADデータダウンロード PDFデータダウンロード
BY-2414 PT 1/2 14 8 CADデータダウンロード PDFデータダウンロード
