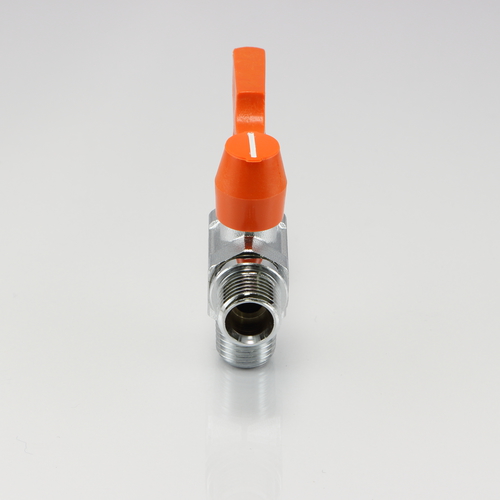

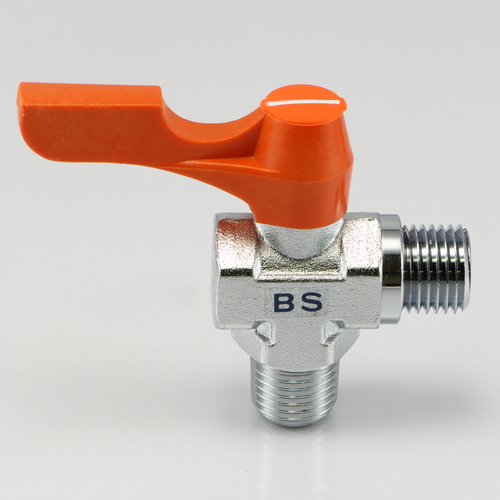

BS 両外ネジ型(アングル)

両外ネジ型のアングルタイプ

一次側がテーパー(PT)外ネジ、二次側が平行(PF)外ネジの配管用バルブです。
一般にはない外ネジによる配管が可能です。
ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。

RoHS指令相当品(カドミウム75ppm以下)と標準黄銅材がございます。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 RoHS品番:C3771B(cd75ppm以下)/標準黄銅材:C3771B
ソケット材質 RoHS品番:C3604B(cd75ppm以下)/標準黄銅材:C3604B
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品
品番 取付ネジ(外) 取付ネジ(外) ボア径(mm) 図面ダウンロード
BS-3011R PT 1/8 PF 1/8 6 CADデータダウンロード PDFデータダウンロード
BS-3022R PT 1/4 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
BS-3033R PT 3/8 PF 3/8 6 CADデータダウンロード PDFデータダウンロード
標準黄銅材
品番 取付ネジ(外) 取付ネジ(外) ボア径(mm) 図面ダウンロード
BS-3011 PT 1/8 PF 1/8 6 CADデータダウンロード PDFデータダウンロード
BS-3022 PT 1/4 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
BS-3033 PT 3/8 PF 3/8 6 CADデータダウンロード PDFデータダウンロード
