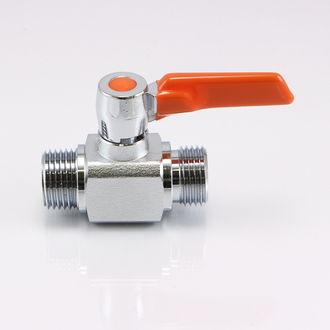

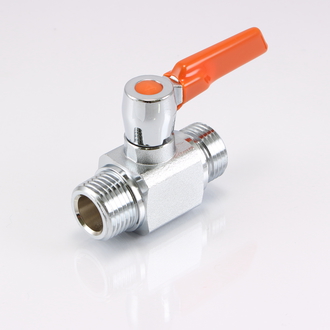

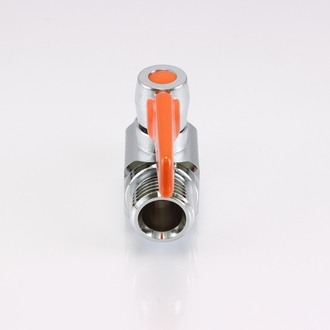

BS 両外ネジ型 Zeroシリーズ

両外ネジ型のZeroタイプ

一次側がテーパー(PT)外ネジ、二次側が平行(PF)外ネジの配管用バルブです。
一般にはない外ネジによる配管が可能です。
ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771B
ソケット材質 C3604B
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 取付ネジ(外) 取付ネジ(外) 図面ダウンロード
BS-0033 PT 3/8 PF 3/8 CADデータダウンロード PDFデータダウンロード
BS-0044 PT 1/2 PF 1/2 CADデータダウンロード PDFデータダウンロード
BS-0066 PT 3/4 PF 3/4 CADデータダウンロード PDFデータダウンロード
