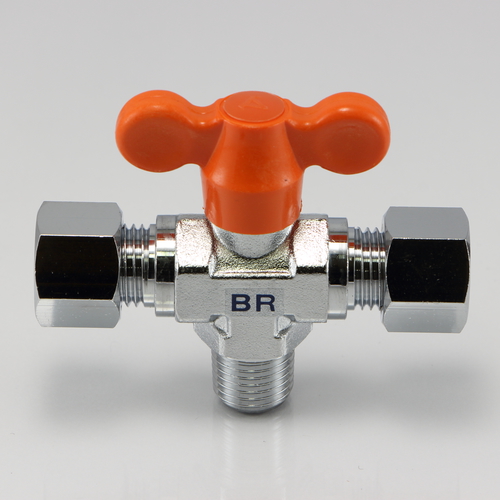

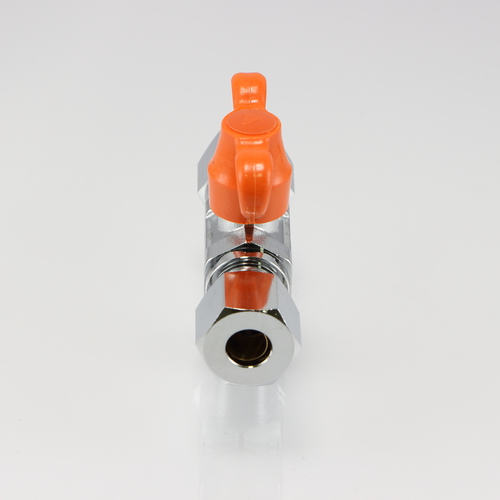

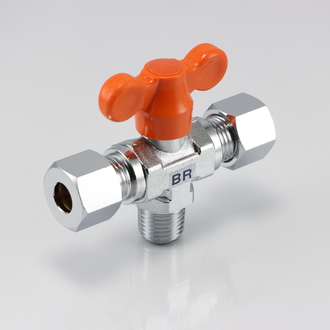

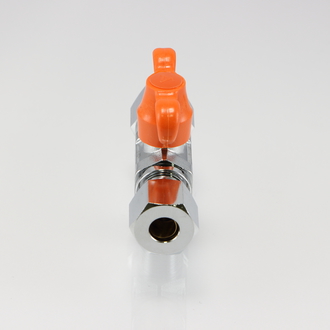

BR (切替用)銅管用リング型

銅管用リング型のアングルタイプ(切替用)

一次側がテーパー(PT)外ネジ、二次側はリング式の銅管固定用継ぎ手として開発されました。
簡単に銅管並びにアルミのなまし管などの接続を可能にしました。
各管のサイズに合わせたバリエーションを、多品種ご用意しております。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
ソケット材質 C3604BD
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 取付ネジ(外) 適用管外径(mm) ボア径(mm) 図面ダウンロード
BR-5166 PT 1/8 6 6 CADデータダウンロード PDFデータダウンロード
BR-5288 PT 1/4 8 6 CADデータダウンロード PDFデータダウンロード
BR-5310 PT 3/8 10 6 CADデータダウンロード PDFデータダウンロード
