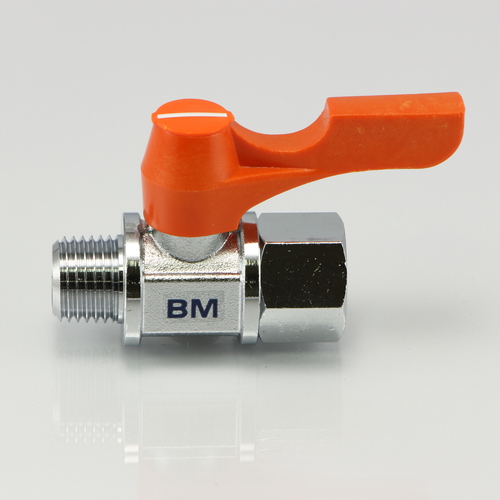

BM 外・内テーパーネジ型 【RoHS】

外・内ネジ型のストレートタイプ

一次側がテーパー(PT)外ネジ、二次側がテーパー(PT)内ネジの配管用バルブです。
喰い込み継手や、他の配管方法の継手などを接続するのに便利です。
RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771B(cd75ppm以下)
ソケット材質 C3604BD(cd75ppm以下)
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 取付ネジ(外) 取付ネジ(内) ボア径(mm) 図面ダウンロード
BM-9011R PT 1/8 PT 1/8 6 CADデータダウンロード PDFデータダウンロード
BM-9022R PT 1/4 PT 1/4 6 CADデータダウンロード PDFデータダウンロード
BM-9033R PT 3/8 PT 3/8 8 CADデータダウンロード PDFデータダウンロード
