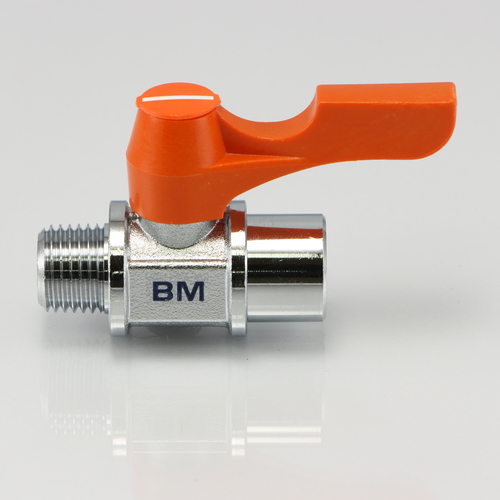

BM 外・内ネジ型

外・内ネジ型のストレートタイプ

一次側がテーパー(PT)外ネジ、二次側が平行(PF)内ネジの配管用バルブです。
二次側が平行ネジですが、シール材を施行することで漏れなく配管可能です。
喰い込み継手や、他の配管方法の継手などを接続するのに便利です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771B
ソケット材質 C3604B
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品
品番 取付ネジ(外) 取付ネジ(内) ボア径(mm) 図面ダウンロード
BM-1011R PT 1/8 PF 1/8 6 CADデータダウンロード PDFデータダウンロード
BM-1012R PT 1/8 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
BM-1021R PT 1/4 PF 1/8 6 CADデータダウンロード PDFデータダウンロード
BM-1022R PT 1/4 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
BM-1032R PT 3/8 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
BM-2033R PT 3/8 PF 3/8 8 CADデータダウンロード PDFデータダウンロード
BM-2043R PT1/2 PF 3/8 8 CADデータダウンロード PDFデータダウンロード
標準黄銅材
品番 取付ネジ(外) 取付ネジ(内) ボア径(mm) 図面ダウンロード
BM-1011 PT 1/8 PF 1/8 6 CADデータダウンロード PDFデータダウンロード
BM-1012 PT 1/8 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
BM-1021 PT 1/4 PF 1/8 6 CADデータダウンロード PDFデータダウンロード
BM-1022 PT 1/4 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
BM-1032 PT 3/8 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
BM-2033 PT 3/8 PF 3/8 8 CADデータダウンロード PDFデータダウンロード
BM-2043 PT 1/2 PF 3/8 8 CADデータダウンロード PDFデータダウンロード
