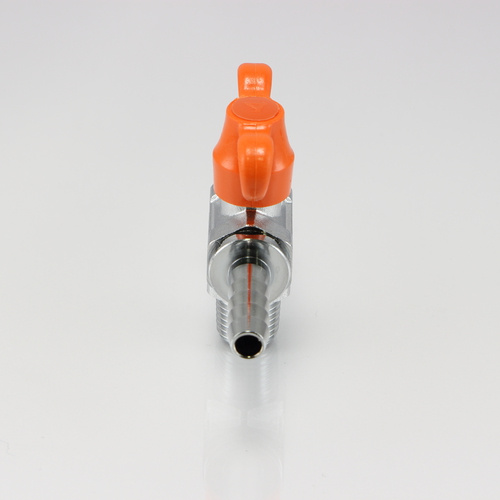

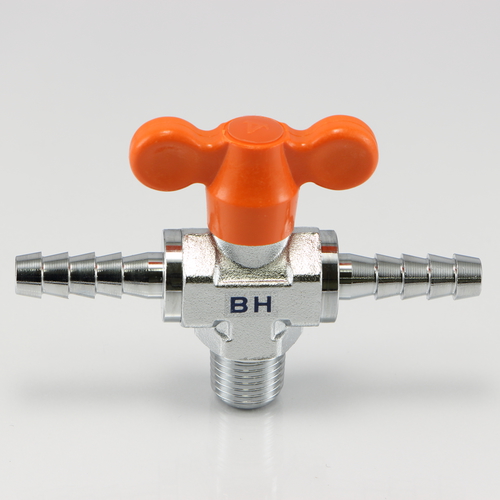

BH (切替用)ホースニップル一体型

ホースニップル一体型のアングルタイプ(切替用)

一次側がテーパー(PT)外ネジ、二次側がホース接続の配管用バルブです。
ホースに対応するサイズが豊富で、選択の幅が広がりました。
ホースバンドで締め付けることで、ホースの固定を図ります。
エアーコックの代用にも信頼性の高いボールバルブで、ご使用いただけます。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771B(cd75ppm以下)
ソケット材質 C3604B(cd75ppm以下)
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 取付ネジ(外) 竹の子外径(mm) 竹の子外径(mm) ボア径(mm) 図面ダウンロード
BH-5166R PT 1/8 6 6 6 CADデータダウンロード PDFデータダウンロード
BH-5288R PT 1/4 8 8 6 CADデータダウンロード PDFデータダウンロード
BH-5299R PT 1/4 9 9 6 CADデータダウンロード PDFデータダウンロード
BH-5310R PT 3/8 10.5 10.5 6 CADデータダウンロード PDFデータダウンロード
