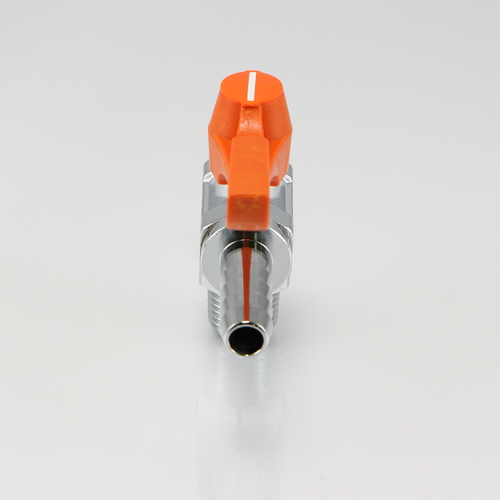

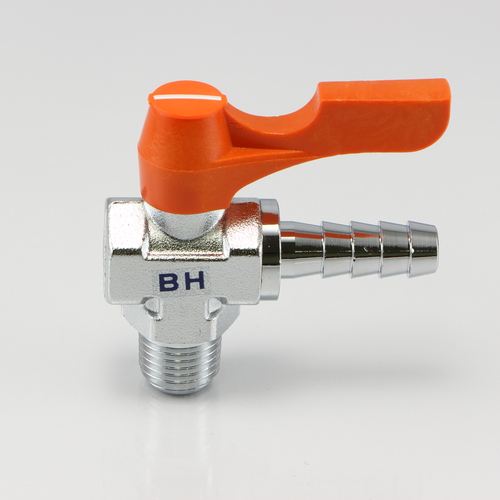

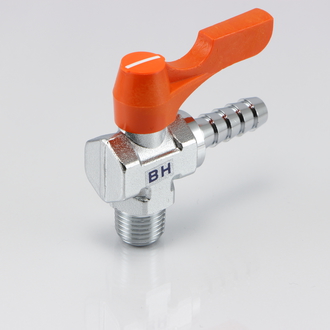

BH ホースニップル一体型(アングル)

ホースニップル一体型のアングルタイプ

一次側がテーパー(PT)外ネジ、二次側がホース接続の配管用バルブです。
ホースに対応するサイズが豊富で、選択の幅が広がりました。
ホースバンドで締め付けることでホースの固定を図ります。
エアーコックの代用にも信頼性の高いボールバルブとして、ご使用いただけます。

製品バリエーション

RoHS指令相当品
品番 取付ネジ(外) 竹の子外径(mm) ボア径(mm) 図面ダウンロード
BH-3106R PT 1/8 6 6 CADデータダウンロード PDFデータダウンロード
BH-3107R PT 1/8 7 6 CADデータダウンロード PDFデータダウンロード
BH-3208R PT 1/4 8 6 CADデータダウンロード PDFデータダウンロード
BH-3209R PT 1/4 9 6 CADデータダウンロード PDFデータダウンロード
BH-3309R PT 3/8 9 6 CADデータダウンロード PDFデータダウンロード
BH-3310R PT 3/8 10.5 6 CADデータダウンロード PDFデータダウンロード
標準黄銅材
品番 取付ネジ(外) 竹の子外径(mm) ボア径(mm) 図面ダウンロード
BH-3106 PT 1/8 6 6 CADデータダウンロード PDFデータダウンロード
BH-3107 PT 1/8 7 6 CADデータダウンロード PDFデータダウンロード
BH-3208 PT 1/4 8 6 CADデータダウンロード PDFデータダウンロード
BH-3209 PT 1/4 9 6 CADデータダウンロード PDFデータダウンロード
BH-3309 PT 3/8 9 6 CADデータダウンロード PDFデータダウンロード
BH-3310 PT 3/8 10.5 6 CADデータダウンロード PDFデータダウンロード
