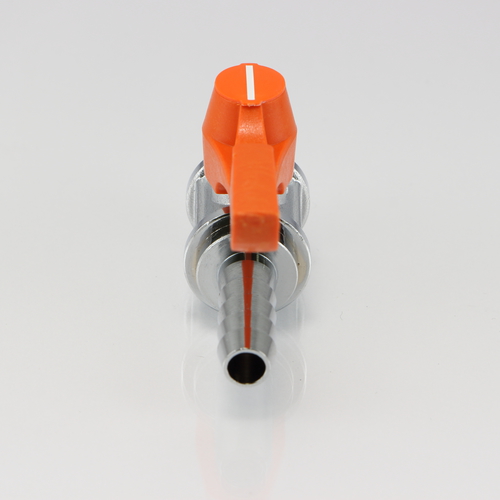

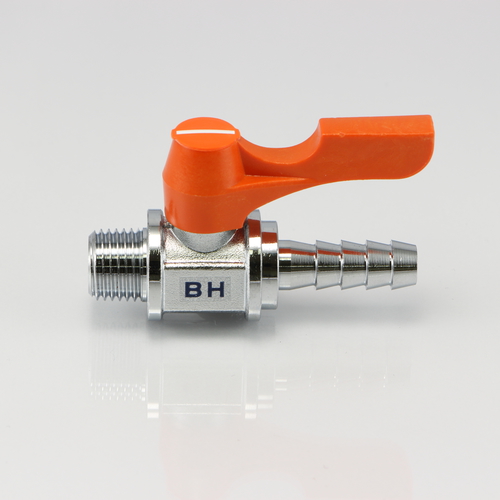

BH ホースニップル一体型
ホースニップル一体型のストレートタイプ
一次側がテーパー（PT）外ネジ、二次側がホース接続の配管用バルブです。
ホースに対応するサイズが豊富で、選択の幅が広がりました。
ホースバンドで締め付けることで、ホースの固定を図ります。
エアーコックの代用にも信頼性の高いボールバルブとして、ご使用いただけます。
共通仕様
| 使用圧力 | MAX 0.98MPa |
| 使用温度 | -10℃（凍結無き事）〜+80℃ |
| 弁箱耐圧検査 | 1.5MPa |
| 弁座漏れ検査 | 0.6MPa |
| ボディ材質 | C3771B |
| ソケット材質 | C3604B |
| シート材質 | PTFE |
| Oリング材質 | NBR70-1 |
| 流 体 | 上記材質に悪影響が無い流体 |
製品バリエーション
| RoHS指令相当品 | |||||
| 品番 | 取付ネジ(外) | 竹の子外径(mm) |
ボア径(mm) |
図面ダウンロード | |
| BH-1106R | PT 1/8 | 6 | 6 |  |
 |
| BH-1107R | PT 1/8 | 7 | 6 | |
|
| BH-1110R | PT 1/8 | 10.5 | 6 | |
|
| BH-1206R | PT 1/4 | 6 | 6 | |
|
| BH-1208R | PT 1/4 | 8 | 6 | |
|
| BH-1209R | PT 1/4 | 9 | 6 | |
|
| BH-1210R | PT 1/4 | 10.5 | 6 | |
|
| BH-1309R | PT 3/8 | 9 | 6 | |
|
| BH-1310R | PT 3/8 | 10.5 | 6 | |
|
| BH-2310R | PT 3/8 | 10.5 | 8 | |
|
| BH-2414R | PT 1/2 | 14 | 8 | |
|
| 標準黄銅材 | |||||
| 品番 | 取付ネジ(外) | 竹の子外径(mm) | ボア径(mm) | 図面ダウンロード | |
| BH-1106 | PT 1/8 | 6 | 6 | |
|
| BH-1107 | PT 1/8 | 7 | 6 | |
|
| BH-1110 | PT 1/8 | 10.5 | 6 | |
|
| BH-1206 | PT 1/4 | 6 | 6 | |
|
| BH-1208 | PT 1/4 | 8 | 6 | |
|
| BH-1209 | PT 1/4 | 9 | 6 | |
|
| BH-1210 | PT 1/4 | 10.5 | 6 | |
|
| BH-1309 | PT 3/8 | 9 | 6 | |
|
| BH-1310 | PT 3/8 | 10.5 | 6 | |
|
| BH-2310 | PT 3/8 | 10.5 | 8 | |
|
| BH-2414 | PT 1/2 | 14 | 8 | |
|
| BH-1116 | PT 1/8 | 16 | 6 | |
|
| BH-1116N | PT 1/8 | 16 | 6 | |
|
