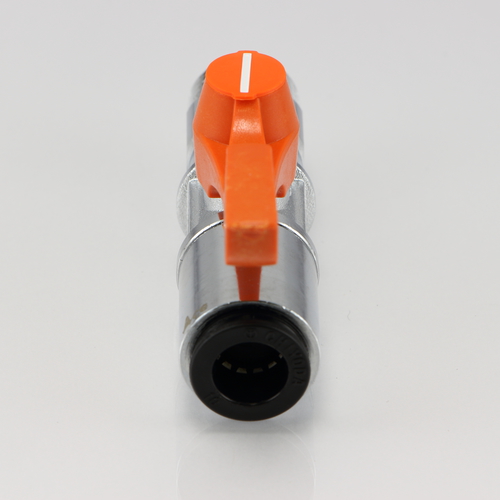

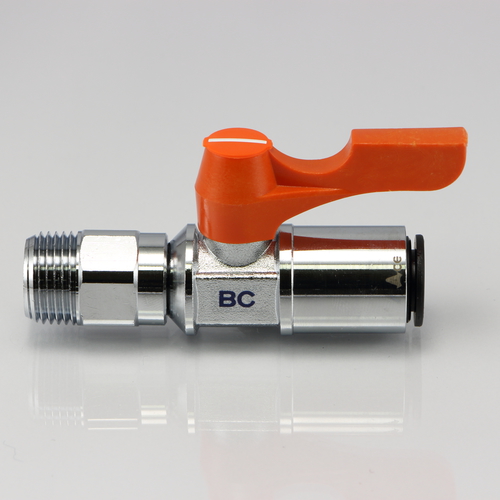

BC 7000シリーズ

ワンタッチ接続型のストレートタイプ(リボルビング・バルブ)

一次側がテーパー(PT)外ネジ、二次側はウレタンチューブやナイロンチューブにワンタッチで接続可能です。

バルブ本体と、取付部が独立して回転します。
セット角度と取付口が、自由に設定できます。
狭い場所でも簡単に接続できます。

RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
ソケット材質 C3604BD
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品
品番 取付ネジ(外) チューブ外径(mm)

ボア径(mm)

図面ダウンロード
BC-7106R PT 1/8 6 6 CADデータダウンロード PDFデータダウンロード
BC-7208R PT 1/4 8 6 CADデータダウンロード PDFデータダウンロード
BC-7310R PT 3/8 10 6 CADデータダウンロード PDFデータダウンロード
